Просмотр и редактирование рефлектограмм в формате SOR
29.09.25: Вышла новая версия программы - SORTraceViewer 6.0.5 для Windows
Теперь можно просматривать файлы рефлектограмм типа TST рефлектометров Fluke.
Таким образом, для импорта поддерживаются следующие форматы рефлектограмм: TRC от Exfo, MSOR и CSOR от JDSU/Viavi, TST от Fluke.
Исправлены некоторые ошибки. Скачать
14.10.24: Вышла новая версия программы - SORTraceViewer 5.9.4 для Windows
Улучшена поддержка рефлектометров Viavi. Теперь можно просматривать файлы рефлектограмм типа CSOR.
Исправлены некоторые ошибки.
24.04.24: Вышла новая версия программы - SORTraceViewer 5.8.4 для Windows
Улучшена поддержка рефлектометров Viavi/JDSU.
Исправлены некоторые ошибки.
26.11.22: Вышла новая версия программы - SORTraceViewer 5.4.4 для Windows
Теперь для вывода графика рефлектограммы используется алгоритм SDT ("Swinging Door Algorithm"), что несколько повышает скорость перерисовки для слабых компьютеров.
При увеличении рефлектограммы теперь появляется навигатор в правом верхнем углу (можно отключить в настройках).
В начало отчета о трассе теперь можно добавить логотип компании (на самом деле, любую картинку).
Рекомендуется использовать картинки в формате .png с альфа-каналом. Выбрать картинку можно в настройках.
Исправлены очередные внезапно выявившиеся ошибки.
Добавлены мелкие улучшения.
И, наконец, добавлен немецкий перевод.
27.01.22: Вышла новая версия программы - SORTraceViewer 4.9.5 для Windows
Теперь для просмотра файлов Exfo (*.trc) никаких сторонних библиотек не требуется!
Теперь можно точно выставить позиции курсоров (щелкните по строке состояния)
Добавлены мелкие улучшения.
14.01.22: Вышла новая версия программы - SORTraceViewer 4.9.1 для Linux
Добавлена поддержка файлов Exfo (*.trc). Никаких сторонних библиотек не требуется!
Проделана большая работа по улучшению внешнего вида в Linux. Я думаю, что теперь можно открыть приложение без содрогания.
Смотеть скриншоты
12.07.21: Вышла новая версия программы - SORTraceViewer 4.8.3
Добавлен китайский перевод.
Улучшен визуальный редактор (можно тянуть точки "резинкой").
Увеличены пределы шумоподавителя.
Добавлена сортировка списка файлов.
Исправлены некоторые ошибки.
01.05.21 новое приложение STVX: просмотр рефлектограмм для Андроид
UPD: больше не доступно
09.07.20: Вышла новая версия программы - SORTraceViewer 4.3.3
Исправлены некоторые ошибки.
05.04.19: Вышла новая версия программы - SORTraceViewer 4.0.3
Добавлена функция импорта рефлектограмм в формате .trc Видео
Исправлены некоторые ошибки.
09.09.18: Вышла новая версия программы - SORTraceViewer 3.5.1
Добавлена возможность создания рефлектограмм на длине волны 1625 нм
Исправлены некоторые ошибки.
31.03.18: Вышла новая версия программы - SORTraceViewer 3.3.2
Добавлена функция создания протоколов для ИД в соответствии с РД 45.156-2000. Видео
Исправлены некоторые ошибки.
"Главная" - включает отображение только главной трассы.
"Все" - (только для режима "Простой") - включает отображение всех
загруженных трасс.
"Обратная"- (только для режима "Двунаправленный")
- включает отображение только обратной трассы.
"Двойная"- (только для режима "Двунаправленный") - включает отображение двунаправленной трассы.
Примечание: чтобы убрать надписи с кнопок выберите в меню "Вид" ->
"Надписи на кнопках".

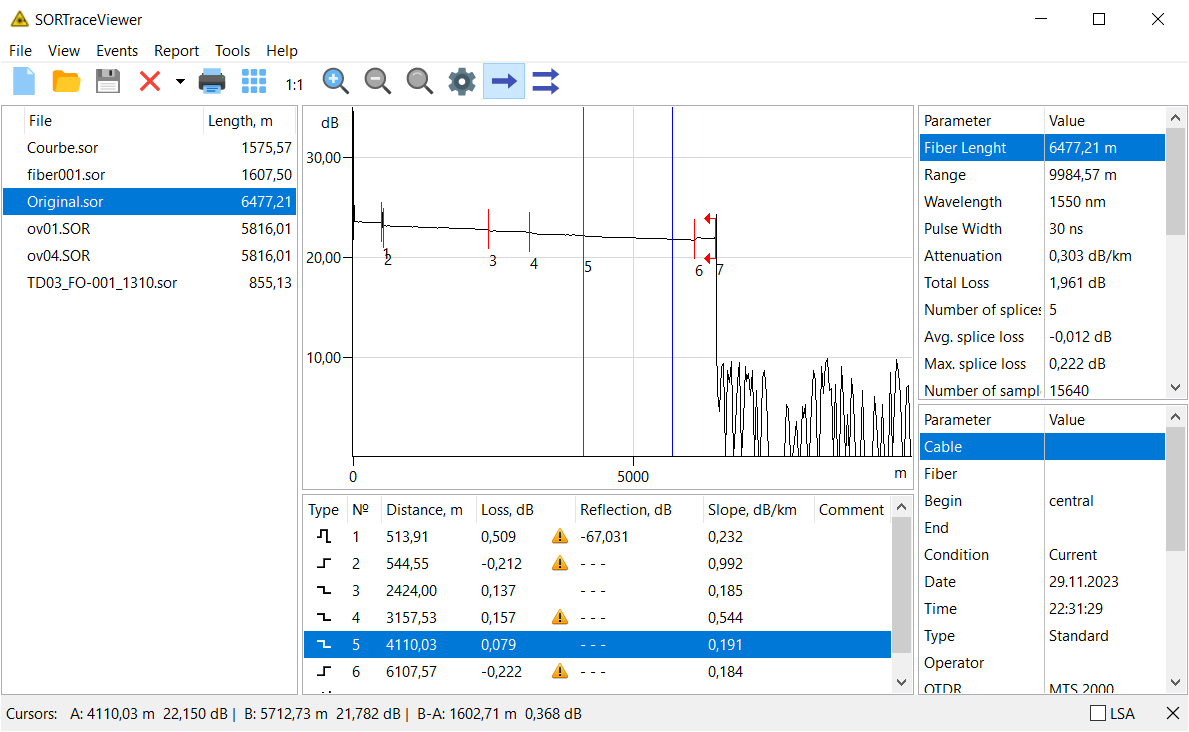

Главное окно программы (режим работы "Простой"):
Работа с двунаправленными рефлектограммами
Чтобы перевести программу в двунаправленный режим:
Выберите в главном меню пункт "Сервис" -> "Режим" ->
"Двунаправленный"
Откройте спомощью меню или кнопки "Открыть" главную трассу.
Чтобы открыть обратную трассу, нажмите правой кнопкой мыши по
только что открытой трассе в списке рефлектограмм. В появившемся меню
выберите пункт "Открыть обратную трассу". Примечание: также можно
сделать двойной щелчок левой клавишей мыши.
На основе параметров главной и обратной трассы программа
построит двунаправленную таблицу событий

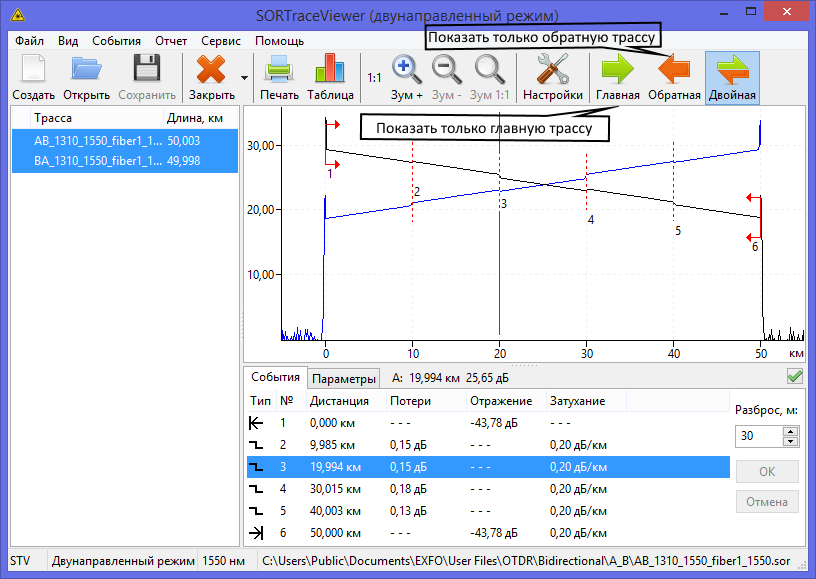

Главное окно программы (режим работы "Двунаправленный"):
Просмотр и редактирование параметров трассы
Для отображения и изменения параметров трассы:
Выберите вкладку "Параметры" (см. рисунок ниже).
Сделайте двойной щелчок по значению того параметра, который вы хотите изменить в правой таблице.
Измените значения других параметров.
Нажмите кнопку "Сохранить" справа от таблицы, чтобы применить новые параметры.
Сохраните измененный файл рефлектограммы на диск (кнопка "Сохранить" в панели инструментов или меню "Файл" -> "Сохранить").
Примечание: чтобы отказаться от проведенных изменений, нажмите кнопку "Отменить" справа от таблицы параметров.
Примечание: можно выделить несколько строк в любой таблице и
скопировать в буфер обмена операционной системы (щелкнуть правой
кнопкой мыши -> "Копировать")

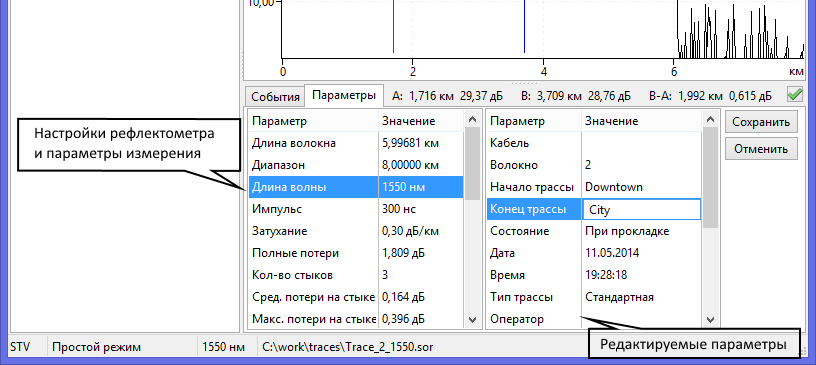

Вкладка параметры:
Изменение потерь на событии
Для корректировки значения потерь на событии:
Выберите строку в таблице событий.
Установите курсор B (синий) в конце события.
Выберите пункт меню "События"->"Изменить потери"
В появившемся окне введите новое желаемое значение потерь.
Рефлектограмма будет откоректирована соответствующим образом.
Примечание: для достижения желаемого результата, возможно использовать функцию повторно.

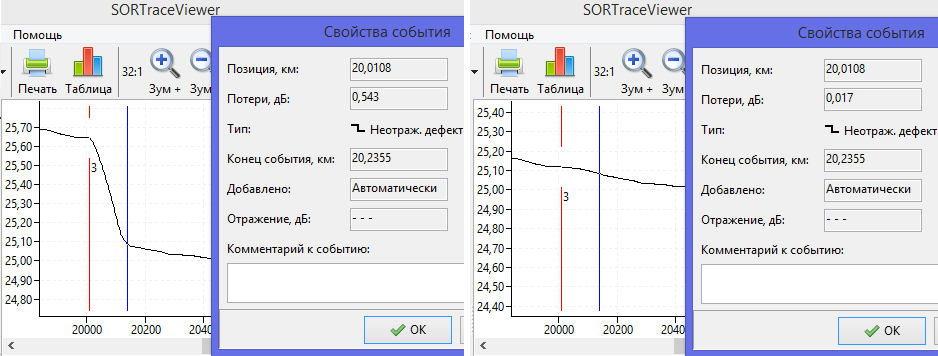

Часть рефлектограммы с событием (до и после корректировки):
Просмотр и редактирование параметров события
Для отображения и изменения параметров события:
Выберите строку в таблице событий.
Двойным щелчком по выделенной строке откройте окно со свойствами события.
Измените комментарий.
Нажмите кнопку "Сохранить", чтобы применить новые параметры.
Примечание: чтобы отказаться от проведенных изменений, нажмите кнопку "Отменить".

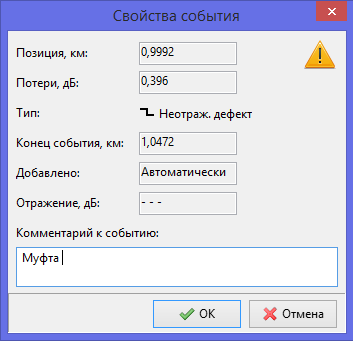

Окно со свойствами события:
Суммарная таблица событий загруженных рефлектограмм
Для создания таблицы:
Нажмите кнопку "Таблица" в панели инструментов.
Или выберите меню "Событие" -> "Таблица"
Программа сгенерирует таблицу событий всех загруженных трасс, и предложит сохранить ее в файл в формате MS Excel.
Примечание: результаты будут иметь смысл, только если все загруженные рефлекограммы получены с одного и того же кабеля.
Примечание: Установка самого MS Excel на компьютер не требуется.

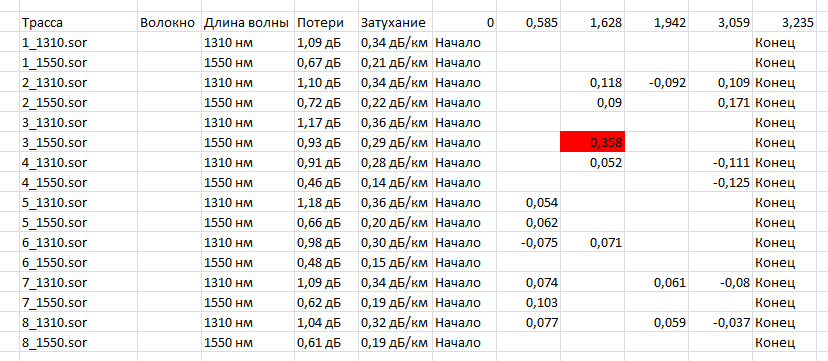

Пример суммарной таблицы событий:
Создание отчета о рефлектограмме
Чтобы напечатать отчет о трассе:
Выберите в главном меню пункт "Файл" -> "Печать", или "Отчет" -> "Печать".
Или нажмите кнопку "Печать".
Для создания отчета о всех загруженных рефлектограммах, выберите "Файл" -> "Напечатать все", или "Отчет" -> "Напечатать все".
Примечание: Чтобы сохранить информацию о трассе в PDF, установите на компьютере PDF-принтер.
Чтобы создать отчет о трассе в формате MS Excel (.xlsx):
Выберите в главном меню пункт "Отчет" -> "Отчет по трассе в формате Excel".
Или нажмите кнопку "Печать".
Для создания отчета о всех загруженных рефлектограммах, выберите "Отчет" -> "Отчет по всем трассам в формате Excel".
Примечание: Установка самого MS Excel на компьютер не требуется.

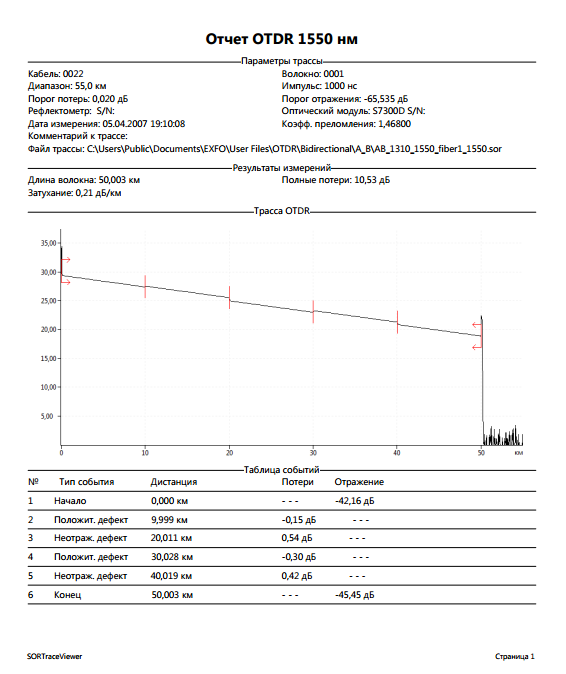

Пример отчета:
Пример отчета о двунаправленной трассе:
Создание новой рефлектограммы
Для вызова окна новой рефлектограммы:
Нажмите кнопку "Создать" в панели инструментов.
Или выберите в меню "Файл" -> "Создать"
Измените парметры новой рефлектограммы: тип волокна, длину
волны, диапазон, количество создаваемых трасс, и т.д., добавьте, если
это необходимо, события.
Нажмите кнопку "Старт"
Примечание: Вы пользуетесь данной функцией на свой страх и риск.
Вы должны осознавать,
что созданные рефлектограммы являются результатом моделирования.
Примечание: В бесплатной версии программы можно создавать рефлектограммы не длиннее 99 метров.
Клонирование рефлектограммы
Для вызова окна клонирования рефлектограммы:
Откройте любую рефлектограмму.
Выберите в меню "Файл" -> "Клонировать"
Измените парметры новой рефлектограммы: тип волокна, длину
волны, диапазон, количество создаваемых трасс, и т.д., добавьте или удалите, если
это необходимо, события.
Нажмите кнопку "Старт"
Примечание: Вы пользуетесь данной функцией на свой страх и риск.
Вы должны осознавать,
что созданные рефлектограммы являются результатом моделирования.
Примечание: В бесплатной версии программы можно клонировать рефлектограммы не длиннее 99 метров.
Создание обратной рефлектограммы
Для вызова окна создания обратной рефлектограммы:
Откройте любую рефлектограмму.
Выберите в меню "Файл" -> "Создать обратную"
Измените парметры новой рефлектограммы: тип волокна, длину
волны, диапазон, количество создаваемых трасс, и т.д., добавьте или удалите, если
это необходимо, события.
Нажмите кнопку "Старт"
Примечание: Вы пользуетесь данной функцией на свой страх и риск.
Вы должны осознавать, что созданные рефлектограммы являются результатом моделирования.
Примечание: В бесплатной версии программы можно создавать рефлектограммы не длиннее 99 метров.
Визуальное редактирование трассы
Вы можете отредактировать трассу (график рефлектограммы), передвигая мышкой точки графика вверх или вниз, для этого:
Установите красный курсор в необходимом месте графика
Выберите в меню "Сервис" -> "Визуальный редактор"

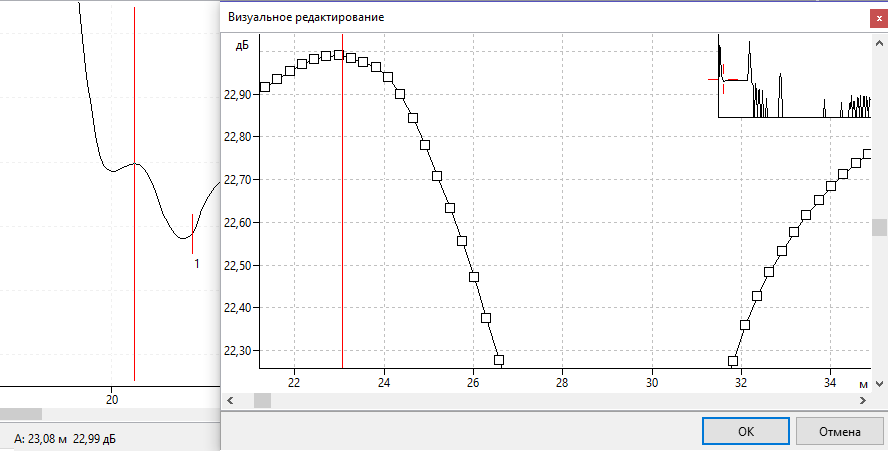

Окно визуального редактора:
Пакетное преобразование
Вы можете изменить некоторые параметры сразу у всех открытых рефлектограмм:
Откройте в программе необходимые рефлектограммы
Выберите в меню "Сервис" -> "Пакетное преобразование"

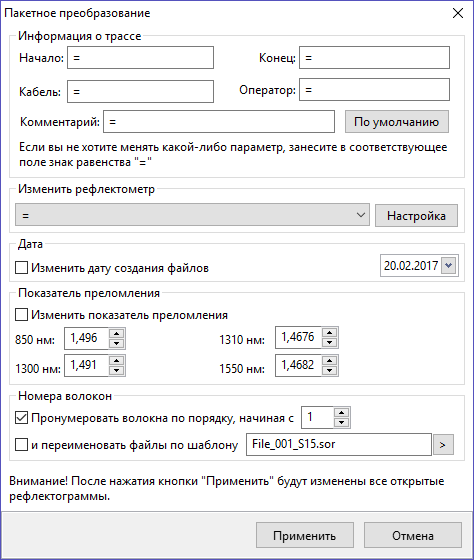

Окно функции пакетного преобразования:
Обрезка рефлектограммы
Вы можете обрезать участок (вначале или конце) рефлектограммы (только для полной версии программы):
Откройте в программе нужную рефлектограмму
Выберите в меню "Сервис" -> "Обрезать рефлектограмму"

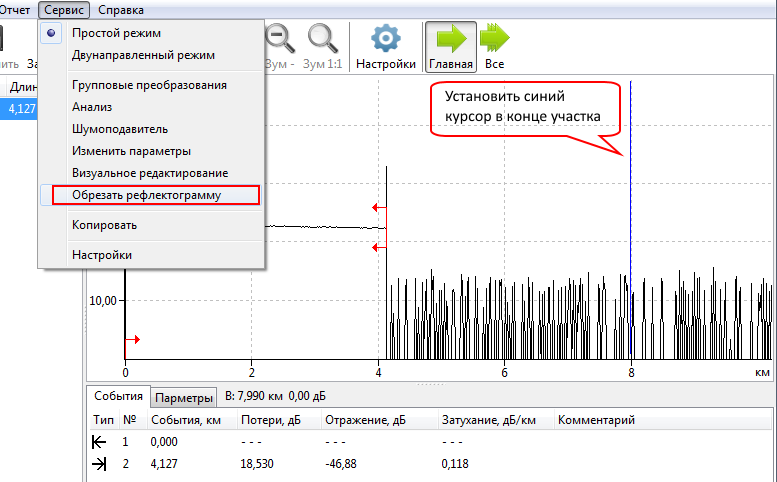

Вызов функции обрезки:
В данном примере после применения операции обрезки, диапазон изменится до 7990 м, участок правее отбросится.
Настройки программы
Для вызова окна настроек программы:
Нажмите кнопку "Настройки" в панели инструментов
Или выберите в меню "Сервис" -> "Настройки"

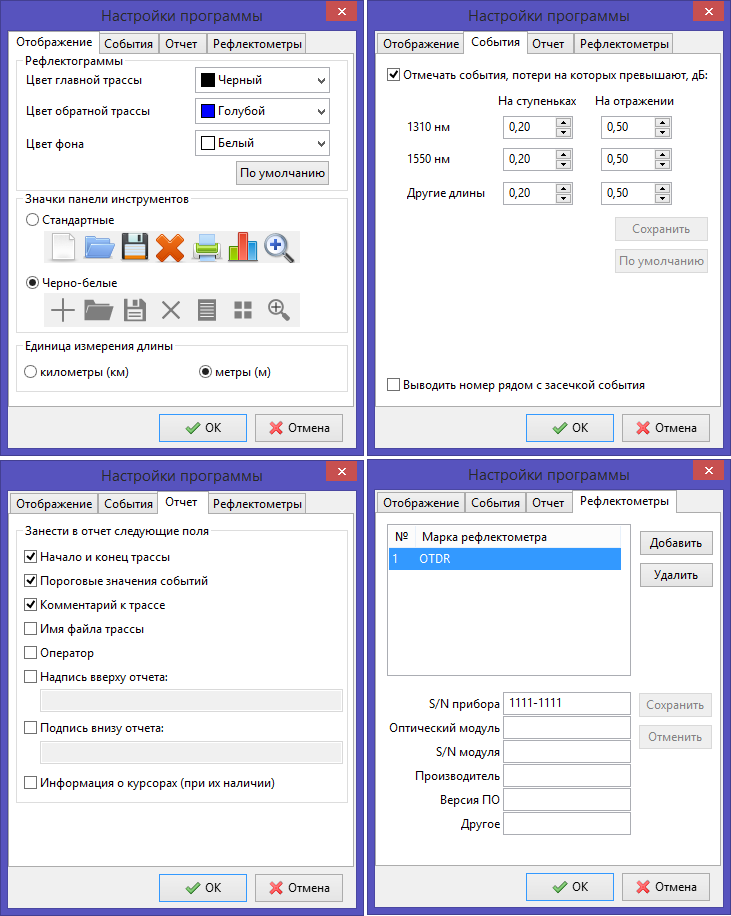

Окно настроек программы (вкладки "Цвет", "Рефлектометры", "События", "Отчет"):
Дополнительно:
Создание ярлыка на рабочем столе (Windows)
В проводнике найдите папку с программой SORTraceViewer.
Щелкните правой кнопкой мыши по файлу STV.exe и нажмите
кнопку Создать ярлык.
Перетащите новый ярлык на пустую область на рабочем столе.
Примечание: не делайте этого, если программа SORTraceViewer
установлена на USB Flash диске.
Как открыть рефлектограммы с расширением .TRC (Windows и Linux)
Скорее всего, эти рефлектограммы сгенерированы рефлектометром фирмы "EXFO".
Воспользуйтесь функцией "Импорт". Рефлектограммы в формате .trc будут загружены напрямую в программу.
Примечание: для Linux никаких сторонних библиотек не требуется
Примечание: или просто набросьте файлы на окно приложения
